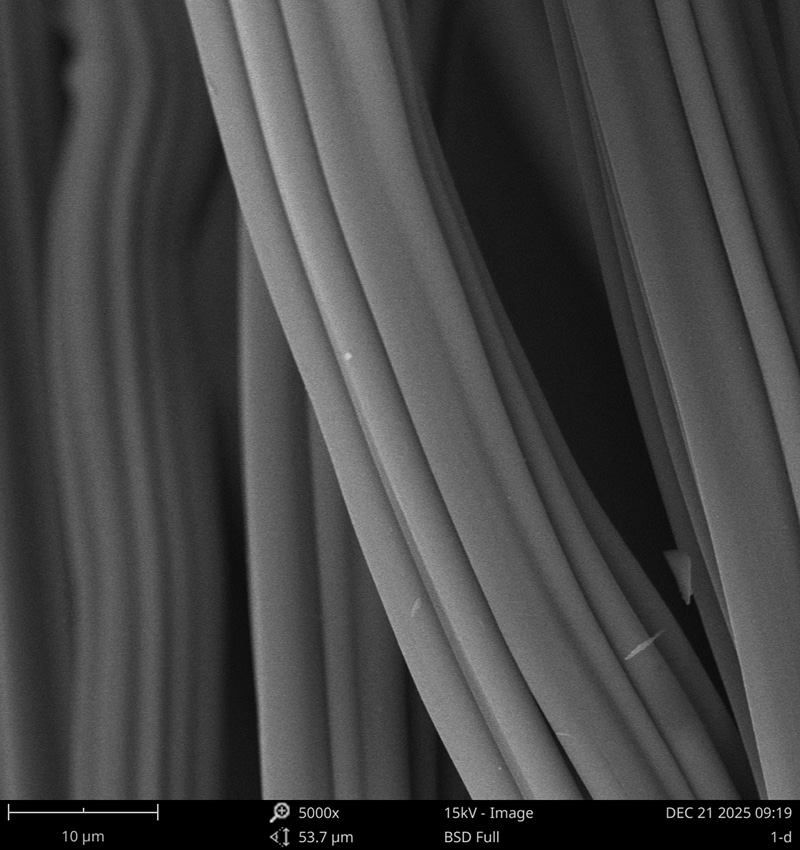

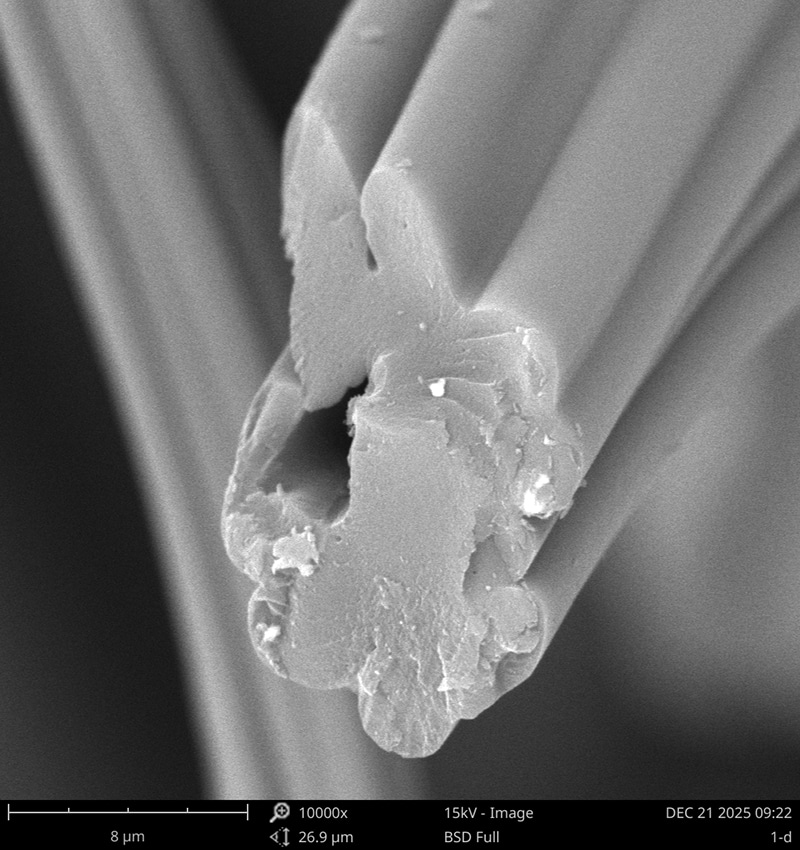

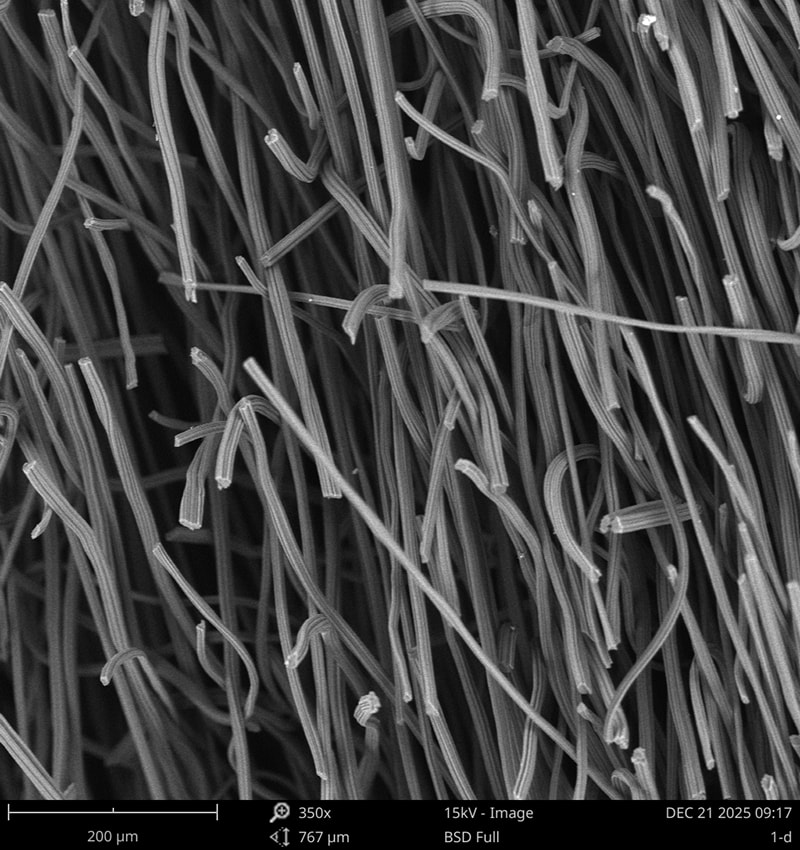

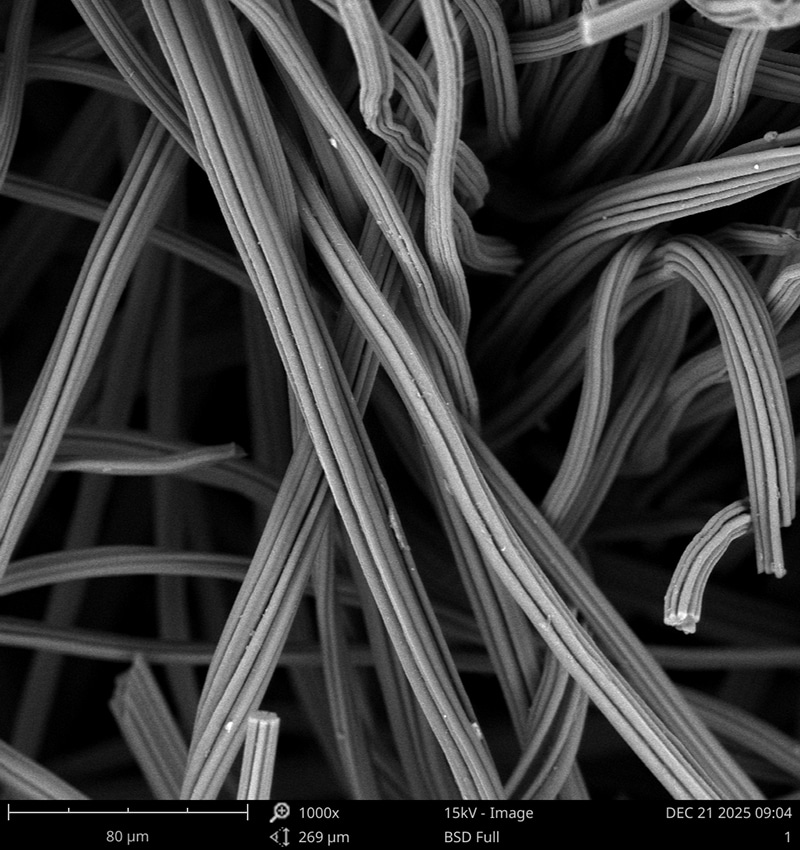

Medan termal tungku penarik kristal semikonduktor merupakan salah satu faktor penting yang mempengaruhi kualitas penarik kristal. Perusahaan kami memulai dari struktur serat, menyiapkan serat karbon dengan struktur berongga, dan memilih serat karbon dengan diameter tertentu berdasarkan pengujian data berulang. Pada saat yang sama, kami juga memuat bahan katalitik grafitisasi. Pada suhu grafitisasi yang sama, derajat grafitisasinya lebih tinggi. Selain itu, kami memilih proses tusuk jarum datar yang lebih seragam, dan keseragaman serta konsistensi kepadatan dan ketebalan kain kempa lebih tinggi. Oleh karena itu, kain grafit yang dibuat melalui proses teknis ini memiliki kinerja insulasi panas dan pelestarian panas yang sangat baik, serta ketahanan oksidasi yang sangat baik. Konsistensi batchnya tinggi. Berdasarkan perbandingan data, kinerja insulasi panas saat ini telah mencapai level terdepan internasional.
| Nama | Satuan | Grafit terasa lembut | Keterangan | ||
| VLG-5/VLG-10 | VLGY-5/VLGY-10 | ||||
| Ketebalan | mm | 5/10 | 5/10 | Spesifikasi lainnya | |
| Kepadatan | gram/cm³ | 0,08-0,11 | 0,07-0,09 | ||
| Lebar | m | 1.3-1.6 | 1.3-1.6 | ||
| Melanggar kekuatan | Ayah | ≥0,3 | ≥0,2 | ||
| Kandungan karbon | % | ≥99,80 | ≥99,80 | ||

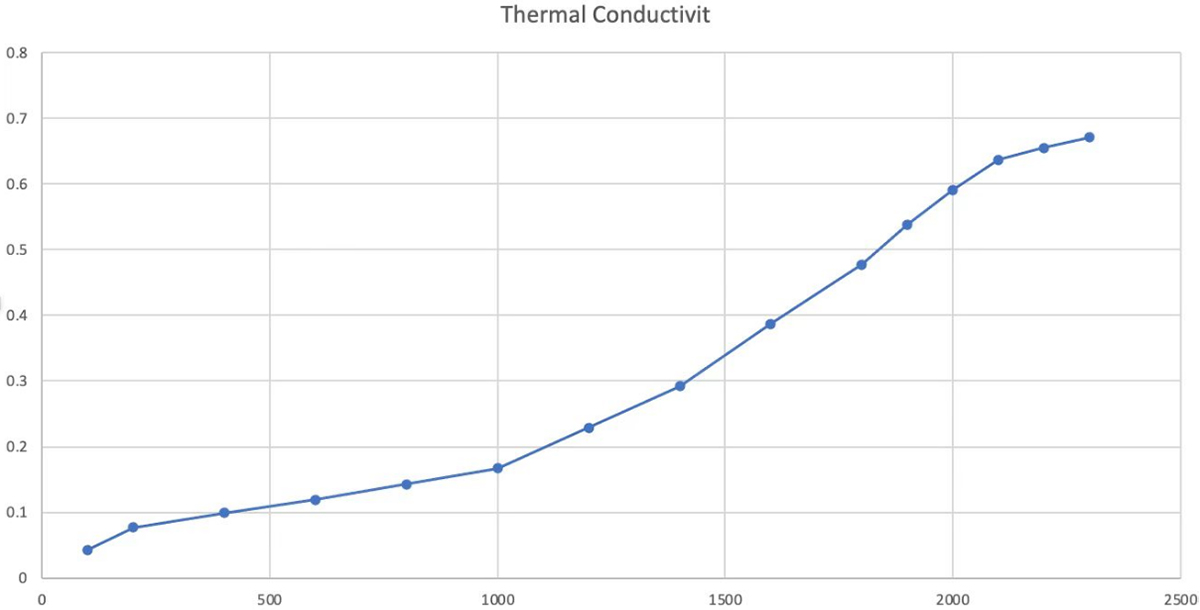

| Konduktivitas termal | W/m·k | 1000℃ | ≤0,17 | ≤0,23 | |
| 1500℃ | ≤0,35 | ≤0,38 | |||
| Suhu perlakuan panas | ℃ | ≥1800 | ≥1800 | ||
| Tingkat pelepasan serat | % | ≤0,3 | ≤0,3 | ||
| Spesifik | m²/g | 3-7 | 3-7 | ||
| Konten abu | ppm | ≤300 | ≤300 | ||
| Produk | Konduktivitas termal （1000℃） （W/m·k） | Kepadatan （g/cm³） | Ablativitas Udara （600℃,1 jam） (%) |
| Naco VLG-10 terasa lembut | 0.17 | 0.1 | 6.21 |
| Naco VLGY-10 terasa lembut | 0.23 | 0.08 | 9.95 |
| SGL Jerman terasa lembut | 0.25 | 0.1 | 10.12 |
| French Melson terasa lembut | 0.25 | 0.08 | 6.32 |
| Orang Amerika Morgan terasa lembut | 0.23 | 0.1 | 10.22 |
Data aktual diukur oleh sisi klien
 |  |
 |  |
